Jaka jest rola transformatora w zgrzewarce punktowej IF?

Jako dostawca urządzeń IF Spot Welders byłem na własne oczy świadkiem krytycznej roli, jaką odgrywają transformatory w tych maszynach. W tym poście na blogu zagłębię się w znaczenie transformatorów w zgrzewarce punktowej IF, badając ich funkcje, zalety i wpływ na proces spawania.

Zrozumienie podstaw zgrzewania punktowego IF

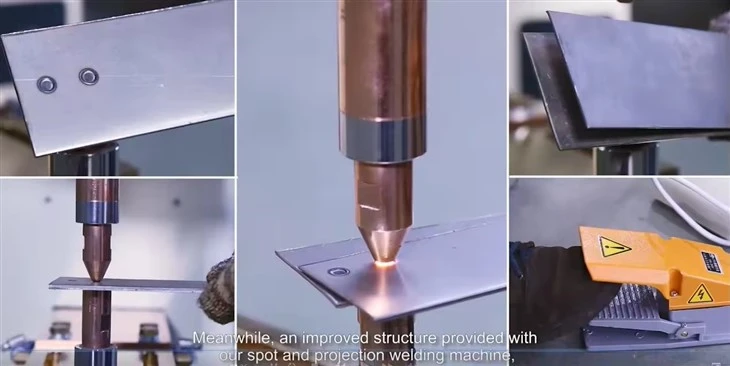

Zanim zagłębimy się w rolę transformatora, przyjrzyjmy się krótko podstawom zgrzewania punktowego IF. Zgrzewanie punktowe o częstotliwości pośredniej (IF) to proces wykorzystujący opór elektryczny do wytworzenia ciepła w punkcie styku dwóch metalowych powierzchni. Ciepło to powoduje, że metale topią się i łączą ze sobą, tworząc mocną i trwałą spoinę.

Zgrzewarki punktowe IF pracują zazwyczaj z częstotliwością od 1 do 10 kHz, czyli wyższą niż tradycyjne zgrzewarki prądu przemiennego. Ta wyższa częstotliwość pozwala na bardziej precyzyjną kontrolę procesu spawania, co skutkuje lepszą jakością spoiny, mniejszym zużyciem energii i mniejszymi odkształceniami detali.

Rola transformatora w zgrzewarce punktowej IF

Transformator jest kluczowym elementem zgrzewarki punktowej IF i spełnia kilka kluczowych funkcji:

1. Transformacja napięcia

Jedną z podstawowych ról transformatora jest transformacja napięcia wejściowego do poziomu odpowiedniego dla procesu spawania. Napięcie wejściowe z zasilacza to zwykle standardowe napięcie sieciowe, np. 220 V lub 440 V. Jednak do zgrzewania punktowego wymagane jest znacznie niższe napięcie, ale wysoki prąd. Transformator obniża napięcie wejściowe do żądanego poziomu, zwiększając jednocześnie prąd, zapewniając wytworzenie wystarczającej ilości ciepła w miejscu spawania.

Na przykład w zgrzewarce punktowej IF transformator może obniżyć napięcie wejściowe z 440 V do kilku woltów, zwiększając jednocześnie prąd do kilku tysięcy amperów. To wysokoprądowe i niskonapięciowe wyjście jest niezbędne do wytworzenia intensywnego ciepła potrzebnego do stopienia metali i utworzenia spoiny.

2. Izolacja

Transformator zapewnia również izolację galwaniczną pomiędzy wejściowym źródłem zasilania a obwodem spawania. Izolacja ta jest ważna ze względów bezpieczeństwa, ponieważ zapobiega przedostawaniu się prądu spawania z powrotem do zasilacza i potencjalnemu uszkodzeniu innego sprzętu lub stanowieniu zagrożenia dla operatorów.

Co więcej, izolacja galwaniczna pomaga zredukować zakłócenia elektryczne i hałas w obwodzie spawalniczym, co skutkuje bardziej stabilnym i niezawodnym procesem spawania.

3. Dopasowanie impedancji

W zgrzewarce punktowej IF dopasowanie impedancji ma kluczowe znaczenie dla efektywnego przenoszenia mocy. Transformator pomaga dopasować impedancję zasilacza do impedancji elektrod spawalniczych i przedmiotu obrabianego. W ten sposób zapewnia przeniesienie maksymalnej ilości mocy z zasilacza do punktu spawania, minimalizując straty energii i poprawiając ogólną wydajność procesu spawania.

Korzyści ze stosowania transformatora w zgrzewarce punktowej IF

Zastosowanie transformatora w zgrzewarce punktowej IF oferuje kilka znaczących korzyści:

1. Poprawiona jakość spoiny

Precyzyjna kontrola napięcia i prądu zapewnianego przez transformator pozwala na bardziej spójne i wysokiej jakości spoiny. Możliwość regulacji napięcia i prądu wyjściowego zgodnie ze specyficznymi wymaganiami zadania spawalniczego zapewnia równomierne stapianie metali, a spoiny mają pożądaną wytrzymałość i integralność.

2. Efektywność energetyczna

Transformatory w zgrzewarkach punktowych IF zaprojektowano tak, aby były bardzo wydajne i minimalizowały straty energii podczas procesu transformacji napięcia. To nie tylko zmniejsza zużycie energii, ale także pomaga obniżyć koszty operacyjne w dłuższej perspektywie.

3. Kompatybilność z różnymi przedmiotami

Transformator można zaprojektować tak, aby obsługiwał szeroki zakres napięć wejściowych i wymagań wyjściowych, dzięki czemu zgrzewarka punktowa IF jest kompatybilna z różnymi typami przedmiotów obrabianych i zastosowaniami spawalniczymi. Niezależnie od tego czy spawamy cienkie blachy czy grubsze elementy, transformator można wyregulować tak, aby zapewnić odpowiednie parametry spawania.

Rodzaje transformatorów stosowanych w zgrzewarkach punktowych IF

Istnieje kilka typów transformatorów, które można stosować w zgrzewarkach punktowych IF, każdy z nich ma swoje zalety i wady:

1. Rdzeń - Typ Transformatory

Transformatory rdzeniowe są najczęściej stosowanym typem zgrzewarek punktowych IF. Składają się z rdzenia magnetycznego wykonanego z laminowanych blach stalowych, wokół rdzenia nawinięte są uzwojenia pierwotne i wtórne. Transformatory rdzeniowe charakteryzują się dużą sprawnością, dobrym sprzężeniem magnetycznym i są stosunkowo łatwe w produkcji.

2. Powłoka - Transformatory typu

Transformatory płaszczowe mają inną konstrukcję, w której uzwojenia są otoczone rdzeniem magnetycznym. Taka konstrukcja zapewnia lepszą ochronę uzwojeń i może być bardziej odpowiednia do zastosowań o dużej mocy. Jednakże transformatory płaszczowe są na ogół bardziej złożone i droższe w produkcji w porównaniu do transformatorów rdzeniowych.

Wpływ konstrukcji transformatora na wydajność spawania

Konstrukcja transformatora może mieć znaczący wpływ na wydajność zgrzewarki punktowej IF. Czynniki takie jak materiał rdzenia, konfiguracja uzwojeń i metoda chłodzenia mogą mieć wpływ na wydajność transformatora, moc wyjściową i niezawodność.

1. Materiał rdzenia

Wybór materiału rdzenia jest kluczowy, ponieważ wpływa na właściwości magnetyczne transformatora. Typowe materiały rdzenia obejmują stal krzemową, która ma niskie straty w rdzeniu i wysoką przenikalność magnetyczną. Rdzenie z metali amorficznych są również coraz częściej stosowane w niektórych wysokowydajnych zgrzewarkach punktowych IF, ponieważ zapewniają jeszcze mniejsze straty w rdzeniu i lepszą efektywność energetyczną.

2. Konfiguracja uzwojenia

Konfiguracja uzwojeń transformatora określa jego przekładnię napięciową i charakterystykę impedancji. Można zastosować różne konfiguracje uzwojeń, aby osiągnąć różne wymagania spawalnicze, takie jak moc wyjściowa wysokoprądowa i niskonapięciowa do spawania cienkich blach lub moc wyjściowa o niższym prądzie i wyższym napięciu w przypadku grubszych przedmiotów.

3. Metoda chłodzenia

Transformatory wytwarzają ciepło podczas pracy, a skuteczne chłodzenie jest niezbędne, aby utrzymać ich wydajność i zapobiec przegrzaniu. Typowe metody chłodzenia obejmują chłodzenie powietrzem, w którym wentylatory są używane do nadmuchu powietrza nad transformator, oraz chłodzenie cieczą, które wykorzystuje chłodziwo, takie jak woda lub olej, do rozpraszania ciepła. Chłodzenie cieczą jest na ogół bardziej wydajne i jest często stosowane w zgrzewarkach punktowych IF o dużej mocy.

Wniosek

Podsumowując, transformator odgrywa kluczową rolę w zgrzewarce punktowej IF. Odpowiada za transformację napięcia, izolację galwaniczną i dopasowanie impedancji, a wszystko to jest niezbędne dla pomyślnego procesu spawania. Zastosowanie dobrze zaprojektowanego transformatora zapewnia wiele korzyści, w tym lepszą jakość spoin, efektywność energetyczną i kompatybilność z różnymi przedmiotami obrabianymi.

Jako dostawca zgrzewarek punktowych IF rozumiemy znaczenie wysokiej jakości transformatorów w naszych maszynach. Oferujemy szeroką gamę zgrzewarek punktowych IF wyposażonych w zaawansowane transformatory, aby sprostać różnorodnym potrzebom naszych klientów. Jeśli chcesz dowiedzieć się więcej o nasZgrzewarka punktowa o średniej częstotliwości,Zgrzewarka punktowa z inwerterem prądu stałego, LubInwertorowa zgrzewarka punktowa DC, skontaktuj się z nami, aby uzyskać więcej informacji i omówić swoje specyficzne wymagania. Jesteśmy zawsze gotowi pomóc w znalezieniu najlepszego rozwiązania spawalniczego dla Twojej firmy.
