Jak zastosować transformator prądu przemiennego w systemie trójfazowym?

Stosowanie transformatora prądu przemiennego w systemie trójfazowym jest złożonym, ale kluczowym zadaniem w wielu zastosowaniach przemysłowych i elektrycznych. Jako dostawca transformatorów prądu przemiennego byłem świadkiem na własne oczy, jak ważne jest prawidłowe użytkowanie i wpływ, jaki może ono mieć na wydajność i bezpieczeństwo systemów elektrycznych. Na tym blogu podzielę się dogłębną wiedzą na temat stosowania transformatora prądu przemiennego w systemie trójfazowym.

Zrozumienie podstaw układów trójfazowych i transformatorów prądu przemiennego

Przed zagłębieniem się w zastosowanie transformatorów prądu przemiennego w systemach trójfazowych konieczne jest zrozumienie podstawowych pojęć obu. System trójfazowy jest powszechną metodą wytwarzania, przesyłu i dystrybucji energii elektrycznej prądu przemiennego. Składa się z trzech napięć sinusoidalnych, które są względem siebie przesunięte w fazie o 120 stopni. Ten typ systemu ma kilka zalet, takich jak bardziej efektywny transfer mocy, mniejszy rozmiar przewodu i płynniejsze dostarczanie mocy w porównaniu do systemów jednofazowych.

Z drugiej strony transformator prądu przemiennego jest statycznym urządzeniem elektrycznym, które przenosi energię elektryczną między dwoma lub większą liczbą obwodów poprzez indukcję elektromagnetyczną. Może zwiększać lub zmniejszać poziom napięcia, utrzymując stałą częstotliwość. Transformatory są szeroko stosowane w systemach elektroenergetycznych w celu dopasowania poziomów napięcia w różnych częściach sieci, od wytwarzania energii po pobór przez użytkownika końcowego.

Rodzaje transformatorów prądu przemiennego dla systemów trójfazowych

Istnieje kilka typów transformatorów prądu przemiennego odpowiednich dla systemów trójfazowych. Niektóre z typowych obejmują:

1. Delta - Transformator Delta: W konfiguracji delta-trójkąt zarówno uzwojenie pierwotne, jak i wtórne są połączone w układzie trójkąt. Ten typ transformatora jest często stosowany w zastosowaniach przemysłowych, w których występuje zrównoważone obciążenie trójfazowe. Może obsługiwać duże ilości energii i jest stosunkowo łatwy w instalacji i konserwacji.
2. Szeroki - szeroki transformator: Tutaj zarówno uzwojenie pierwotne, jak i wtórne są połączone w konfiguracji gwiazdy. Transformatory typu gwiazda są przydatne, gdy wymagane jest połączenie neutralne, na przykład w budynkach mieszkalnych i komercyjnych, do dostarczania mocy jednofazowej wraz z mocą trójfazową.
3. Delta - transformator Wye: Ta konfiguracja ma uzwojenie pierwotne połączone w trójkąt i uzwojenie wtórne połączone w gwiazdę. Jest powszechnie stosowany w systemach dystrybucji energii w celu obniżenia napięcia przesyłowego wysokiego napięcia do niższego napięcia dystrybucyjnego. Uzwojenie wtórne połączone w gwiazdę zapewnia punkt neutralny, który jest niezbędny do zasilania obciążeń jednofazowych.

Podłączanie transformatora prądu przemiennego w systemie trójfazowym

Prawidłowe podłączenie transformatora prądu przemiennego w systemie trójfazowym jest sprawą najwyższej wagi. Oto ogólne kroki:

1. Określ konfigurację transformatora: W oparciu o wymagania układu elektrycznego wybierz odpowiednią konfigurację transformatora (trójkąt - trójkąt, gwiazda - gwiazda lub trójkąt - gwiazda). Należy wziąć pod uwagę takie czynniki, jak rodzaj obciążenia, poziomy napięcia i potrzeba połączenia neutralnego.
2. Sprawdź transformator: Przed instalacją należy dokładnie sprawdzić transformator pod kątem uszkodzeń fizycznych. Sprawdź rezystancję izolacji, rezystancję uzwojenia i stan zacisków. Upewnij się, że transformator ma parametry znamionowe odpowiadające zamierzonym wymaganiom napięcia i mocy systemu trójfazowego.
3. Podłącz uzwojenie pierwotne: Podłączyć uzwojenie pierwotne transformatora do trójfazowego źródła zasilania zgodnie z wybraną konfiguracją. Upewnij się, że kolejność faz jest prawidłowa. Nieprawidłowa kolejność faz może prowadzić do nieprawidłowej pracy transformatora i podłączonych urządzeń.
4. Podłącz uzwojenie wtórne: Podłącz uzwojenie wtórne do obciążenia. Ponownie postępuj zgodnie z poprawną konfiguracją. Jeśli uzwojenie wtórne jest podłączone w gwiazdę, upewnij się, że punkt neutralny jest prawidłowo uziemiony.

Uwagi dotyczące równoważenia obciążenia

W systemie trójfazowym z transformatorem prądu przemiennego równoważenie obciążenia ma kluczowe znaczenie. Niezrównoważone obciążenie może powodować szereg problemów, takich jak przegrzanie uzwojeń transformatora, niezrównoważenie napięcia i zmniejszona wydajność. Aby osiągnąć równoważenie obciążenia:

1. Przeanalizuj obciążenie: Określ wymagania dotyczące mocy każdej fazy obciążenia. Można tego dokonać za pomocą mierników mocy i sprzętu monitorującego obciążenie.
2. Rozłóż ładunek: Staraj się równomiernie rozłożyć obciążenie na trzy fazy. Jeśli to możliwe, zmień rozmieszczenie podłączonego sprzętu, aby zrównoważyć pobór mocy na każdej fazie.
3. Użyj obciążenia - urządzenia równoważące: W niektórych przypadkach można zastosować urządzenia równoważące obciążenie w celu automatycznego dostosowania rozkładu obciążenia i utrzymania zrównoważonego systemu trójfazowego.

Środki ostrożności

Bezpieczeństwo jest zawsze najwyższym priorytetem podczas stosowania transformatora prądu przemiennego w systemie trójfazowym. Oto kilka ważnych środków ostrożności:

1. Prawidłowe uziemienie: Upewnij się, że transformator i cały związany z nim sprzęt są prawidłowo uziemione. Uziemienie pomaga chronić przed porażeniem prądem elektrycznym i zmniejsza ryzyko uszkodzenia sprzętu na skutek uderzenia pioruna lub zwarcia.
2. Konserwacja izolacji: Regularnie sprawdzaj izolację uzwojeń transformatora. Uszkodzona izolacja może prowadzić do awarii elektrycznej i stanowić poważne zagrożenie dla bezpieczeństwa. Natychmiast wymienić uszkodzoną izolację.
3. Zabezpieczenie nadprądowe: Zainstaluj odpowiednie urządzenia zabezpieczające przed nadmiernym prądem, takie jak bezpieczniki i wyłączniki automatyczne, aby chronić transformator przed nadmiernym prądem. Urządzenia te wyłączą się w przypadku zwarcia lub przeciążenia, zapobiegając uszkodzeniu transformatora.

Zastosowania transformatorów prądu przemiennego w układach trójfazowych

Transformatory prądu przemiennego w układach trójfazowych mają szerokie zastosowanie:

1. Dystrybucja energii przemysłowej: W fabrykach i zakładach przemysłowych trójfazowe transformatory prądu przemiennego służą do obniżania napięcia wysokiego napięcia z sieci do poziomu napięcia odpowiedniego do pracy maszyn i urządzeń. Na przykład duże silniki w zakładach produkcyjnych często wymagają określonego poziomu napięcia, które może zapewnić odpowiednio skonfigurowany transformator prądu przemiennego.
2. Budynki Handlowe: Centra handlowe, budynki biurowe i hotele wykorzystują trójfazowe transformatory prądu przemiennego do dystrybucji energii do różnych obszarów. Transformatory mogą obniżać napięcie dla oświetlenia, systemów HVAC i innych obciążeń elektrycznych.
3. Systemy energii odnawialnej: W farmach wiatrowych i elektrowniach słonecznych do podłączenia wytworzonej energii do sieci stosuje się trójfazowe transformatory prądu przemiennego. Pomagają dopasować poziomy napięć i zapewniają efektywny transfer mocy.

Powiązane produkty

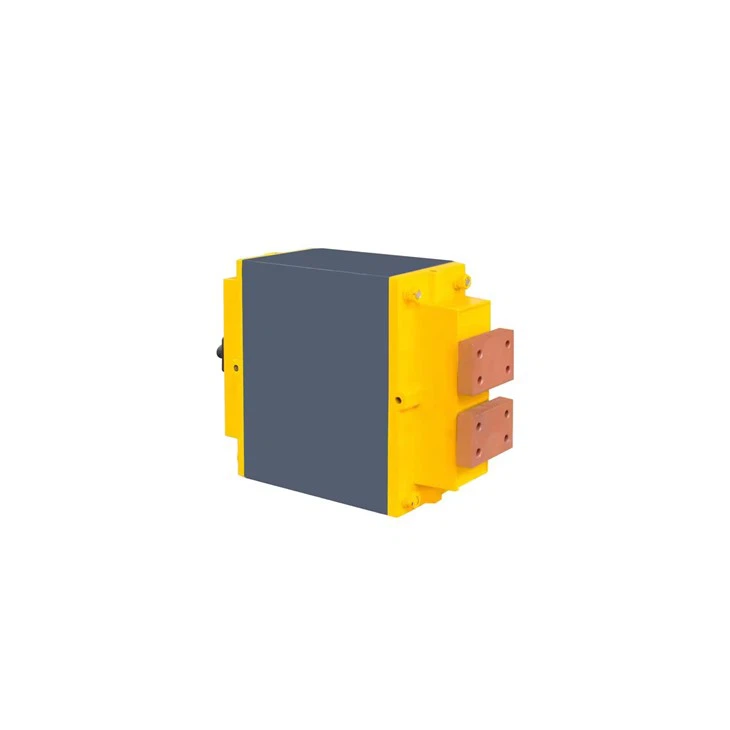

Jeśli szukasz określonych typów transformatorów prądu przemiennego do swojego systemu trójfazowego, oferujemy różnorodne opcje. Na przykład naszTransformator zgrzewarki punktowejjest przeznaczony do zastosowań zgrzewania punktowego w warunkach przemysłowych. Zapewnia impulsy o wysokim natężeniu prądu niezbędne do efektywnego spawania. NaszTransformator chłodzący wodęjest idealny do zastosowań, w których problemem jest rozpraszanie ciepła. Wykorzystuje chłodzenie wodą, aby utrzymać optymalną temperaturę roboczą. I naszeTransformator Zgrzewarki Oporowejjest specjalnie dostosowany do zgrzewarek oporowych, oferując niezawodne działanie i długoterminową trwałość.

Wniosek

Używanie transformatora prądu przemiennego w systemie trójfazowym wymaga dobrego zrozumienia podstawowych zasad, właściwych technik połączeń, zagadnień związanych z równoważeniem obciążenia i środków ostrożności. Jako dostawca transformatorów prądu przemiennego jesteśmy zobowiązani do dostarczania wysokiej jakości produktów i wsparcia technicznego, aby zapewnić wydajne i bezpieczne działanie trójfazowych systemów elektrycznych. Jeśli masz jakieś pytania lub jesteś zainteresowany zakupem naszych transformatorów prądu przemiennego, skontaktuj się z nami w celu dalszej dyskusji i negocjacji w sprawie zamówienia.

Referencje

• Grover, PK (2012). Systemy zasilania elektrycznego. Pearson Edukacja w Indiach.
• Chapman, SJ (2012). Podstawy maszyn elektrycznych. McGraw – Edukacja na wzgórzu.
• Stevenson, WD (1982). Elementy analizy systemu elektroenergetycznego. McGraw-Wzgórze.
